連接器上有各種鎖定機制，包括插銷鎖、Lacth Locking、Lever、推拉式、螺釘和卡入式。這些代表了更常見的樣式，但并非詳盡無遺。連接器的鎖止可以支持多種功能，例如輔助耦合和分離，以及提高連接的環境耐用性，此外還可以提高機械性能和防止意外脫鉤。
插銷鎖在連接器的一半上有一個插頭或公端，在另一半上有一個插座或孔。它們的操作方法是對齊兩半，將它們推到一起并旋轉項圈，直到聽到咔噠聲。它們通常可以通過 1/3 圈進行耦合或解耦。插銷鎖位于用于電源、信號或射頻觸點的圓形連接器上，具有抗沖擊和振動的能力。
Latch Locking
Latch locking使用彈簧壓縮機制來防止連接器的兩半分離或相對移動。根據設計，需要拉動、按壓或旋轉連接器以釋放兩半。圓形連接器的彈簧Latch locking通常使用鋼彈簧制成，以促進現場快速耦合并支持高插拔次數。矩形連接器中的閂鎖通常采用更簡單的塑料Latch locking，適用于需要最少插拔次數的低成本應用。
推桿鎖止

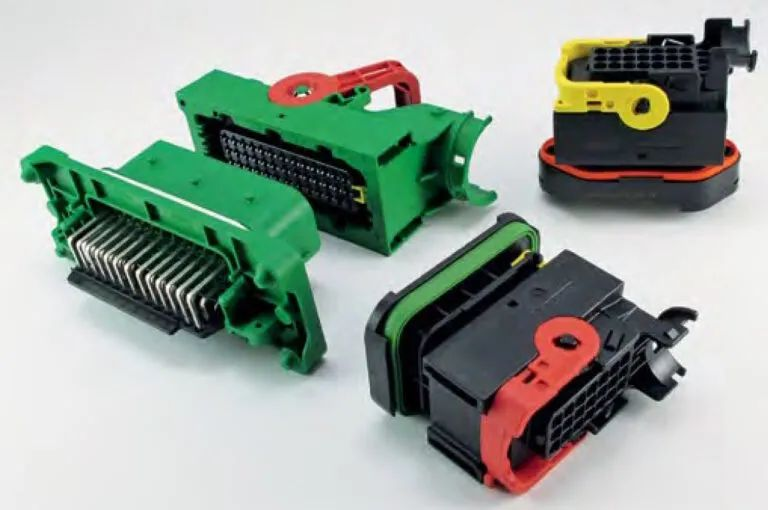

一些矩形連接器使用外部夾緊機構而不是內部夾緊機構。與簡單的閂鎖鎖定相比，這些設計更加堅固。在典型的設計中，一半有一個杠桿臂，可插入另一半的凹槽中（圖 1）。移動水平儀以將兩半連接在一起，并且連接通常會伴隨著咔嗒聲。杠桿鎖定具有很強的抗沖擊和振動能力，通常用于工業設備和運輸系統等應用。
推拉鎖止

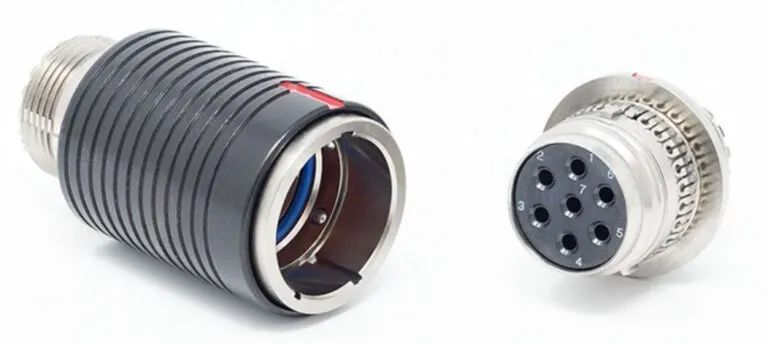

推拉鎖止有時稱為推入式或推壓式鎖止。當兩半壓在一起時，插頭中的內部閂鎖縮回，并插入插座內匹配的凹槽中。當兩半鎖定在一起時，簡單的拉動不會意外斷開它們（圖 2）。斷開連接需要在將連接器兩半拉開時擠壓連接器主體。某些設計需要旋轉和擠壓連接器主體以增加安全性。這些設計的簡單性支持小型解決方案。推拉式鎖定用于需要大量快速連接和斷開以及非常不希望意外斷開的地方，例如在醫療系統中。
螺釘鎖止
螺釘鎖止使用螺紋聯軸器，為卡口鎖的沖擊和振動性能增加了更好的環保性。與矩形連接器相比，圓形連接器使用不同的螺釘鎖定設計。對于圓形連接器，螺紋位于連接器的兩半上。一些矩形連接器在連接器的一半上使用中心螺釘，在另一半上使用相應的插座。這些連接器通常使用導銷來對齊兩個部件。其他類型的矩形連接器，如 D-sub 后殼，使用千斤頂螺釘機構，后殼兩側有一個千斤頂螺釘，面板連接器中有螺紋用于插入千斤頂螺釘。
卡入式鎖定
卡入式鎖，也稱為卡扣式或滑入式鎖，簡單、低成本且結構緊湊。它們只需以相對較小的力卡在一起，然后很容易拉開。這可能是優勢和劣勢，具體取決于應用程序。它們可以快速連接，但與推拉鎖定等其他鎖定方式相比，最小的保持強度會導致意外斷開的風險更高。卡入式鎖定不用于醫療保健等應用，而是適用于電氣測試設備等需要快速和頻繁耦合和分離的應用，并且緊湊的設計是有益的。
總結
有多種連接器鎖定機制可供選擇。它們提供不同程度的安全連接，有些連接比其他連接更復雜。不同的設計已經針對從通信連接到工業、軍事、醫療保健以及測試和測量系統的一系列應用需求進行了優化。
